Equipamento de teste triaxial (UU-CU-CD)
NORMAS: ASTM D2850, D4767, D7181; AASHTO T-297; BS 1377-7, BS 1377-8
DESCRIÇÃO:
A determinação das propriedades mecânicas dos solos é uma etapa muito importante no projeto de fundações, aterros e outras estruturas de solo. Estruturas de edifícios, escavações, túneis e aplicações semelhantes têm vários efeitos nas estruturas do solo, e esses efeitos são simulados com sucesso usando testes triaxiais, que examinam a relação tensão-deformação de uma amostra de solo intacta, expondo a amostra de solo a vários níveis de tensão e condições de drenagem.
O sistema de teste triaxial Liya Test fornece testes automatizados de compressão triaxial de amostras de solo cilíndricas intactas e remodeladas. Este dispositivo pode executar, monitorar e relatar automaticamente testes de compressão não drenados não consolidados (UU), drenados consolidados (CD) e não drenados consolidados (CU).
Neconsolidadoynão drenadoy test (UU)
Para o teste UU, as amostras (supostamente saturadas antes do teste) são submetidas a pressão confinante de fluido em uma câmara triaxial. Uma vez que a amostra está dentro da célula triaxial, a pressão da célula é aumentada para um valor predeterminado girando a alça do bloco de pressão constante, e a amostra é fraturada aumentando a tensão vertical aplicando uma taxa de deformação axial constante. Como a saturação e a compactação não existem neste método, a estrutura original e o teor de água da amostra permanecem intactos. As pressões nos poros e nas costas não são medidas durante este teste e, portanto, os resultados só podem ser interpretados em termos de estresse total versus pressão de confinamento (estresse).
Esses testes são geralmente realizados em triplicatas da mesma amostra submetida a diferentes tensões de confinamento.
Como todas as instâncias são consideradas saturadas, a resistência ao cisalhamento é a mesma para todos os testes.
Os resultados do teste são plotados na forma de curvas da diferença entre as principais tensões e deformações. Para condições de diferença máxima nas tensões principais (percebidas como destruição), os círculos de Mohr são construídos sob condições de tensão total. A resistência média ao cisalhamento sem deformação é registrada, e um envelope de ruptura (Mohr) é desenhado tangencialmente aos círculos de Mohr para encontrar a “coesão sem deformação” e o “ângulo de resistência ao cisalhamento”.
Teste Não Drenado Consolidado (CU) e Teste Drenado Consolidado (CD)
Os parâmetros de resistência efetiva de pico (c' e φ') podem ser determinados a partir dos resultados de testes de compressão triaxial não drenada consolidada (CU) com medições de pressão de poros, ou a partir dos resultados de testes de compressão triaxial drenada consolidada (CD). Os testes de compressão triaxial não drenados/drenados consolidados são geralmente realizados em vários estágios, incluindo saturação sequencial, compactação e cisalhamento de cada uma das três amostras.
A saturação é realizada de forma que o fluido dos poros da amostra não contenha ar livre. A saturação geralmente é conseguida deixando as amostras sob pressão de retorno aumentada para que o ar nos poros se dissolva na água. A contrapressão (que é simplesmente pressão de poro sobreposta) é aplicada através do sensor de mudança de volume no topo da amostra enquanto a pressão da célula também é ligeiramente mais alta. Tanto a pressão da célula quanto a contrapressão são normalmente aumentadas em incrementos, permitindo tempo para equalização em cada etapa. O grau de saturação pode ser expresso em termos do parâmetro de pressão dos poros de Skempton (Skempton, 1954):
Δ u
B=__________
Δ σ3
onde Δu é igual à mudança na pressão dos poros quando a pressão aplicada na célula muda em Δ σ3. Para um solo idealmente saturado, B é igual a 1. Vários métodos de teste padrão recomendam que um valor de B maior ou igual a 0,95 seja alcançado antes que a amostra possa ser considerada totalmente saturada e o estágio de compactação possa começar.
O estágio de compactação de um teste de tensão triaxial eficaz é realizado por dois motivos. Primeiro, três amostras são testadas e compactadas em três pressões efetivas diferentes para produzir amostras de resistências variadas que produzirão círculos de tensão de Mohr efetivos amplamente espaçados. Em segundo lugar, os resultados da compactação são usados para determinar o tempo mínimo até a ruptura durante a fase de cisalhamento.
A pressão de compactação efetiva (isto é, pressão da célula menos contrapressão) normalmente dobra entre cada amostra, com a pressão média se aproximando da tensão efetiva vertical no solo. Quando a pressão da célula de vedação e a contrapressão são aplicadas à amostra, as leituras de alteração de volume são feitas pelo dispositivo de alteração de volume na linha de contrapressão. A poropressão é medida na base da amostra, com drenagem para a linha de contrapressão através da rocha porosa que cobre o topo da amostra.
O coeficiente de compactação da argila pode ser determinado traçando a mudança no volume versus a raiz quadrada do tempo. Considerações teóricas indicam que os primeiros 50% de perda de volume durante a compactação deveriam aparecer como uma linha reta neste gráfico. Esta linha reta se estende para baixo para cortar uma linha horizontal que representa 100% de compactação, e uma interceptação de tempo neste ponto (chamada de “t” por Bishop e Henkel) de 100 pode ser usada para obter o fator de compactação.
Teste não drenado consolidado (CU)
Após a conclusão da compactação, a amostra deve ser isolada da contrapressão e da velocidade de movimento vertical do rolo da máquina de compressão, definida de acordo com o resultado da compactação. Durante o estágio de cisalhamento, a tensão vertical é aumentada pelo pistão de carga e as medições são feitas em intervalos regulares de deformação, carga do pistão e pressão dos poros. Estes são convertidos em gráficos de diferença de tensão principal (σ1 - σ3) e pressão de poro versus deformação, e a falha é geralmente considerada como o ponto de diferença máxima de tensão principal. Os círculos de tensão efetiva de Mohr são construídos para as condições de ruptura de três corpos de prova que foram submetidos a diferentes níveis de consolidação, e o gradiente e a interseção de uma linha reta traçada tangente a esses círculos determinam os parâmetros de resistência efetiva c' e φ'.
Teste de drenagem consolidado (CD):
O teste de mudança de volume de cisalhamento triaxial drenado consolidado é realizado na mesma sequência que o teste não drenado consolidado, mas durante o cisalhamento a contrapressão permanece associada à amostra, que é carregada lentamente o suficiente para evitar o desenvolvimento de excesso de poropressão. .
A fase de cisalhamento de um teste triaxial drenado pode levar de 7 a 15 vezes mais do que a fase de teste de pressão de poros não drenado.
Uma vez concluído o cisalhamento, os resultados são plotados como gráficos da principal diferença de tensão e mudança de volume em função da deformação, e os círculos de fratura de Mohr são plotados para fornecer um envelope de falha drenável definido pelos parâmetros cd' e φd'.

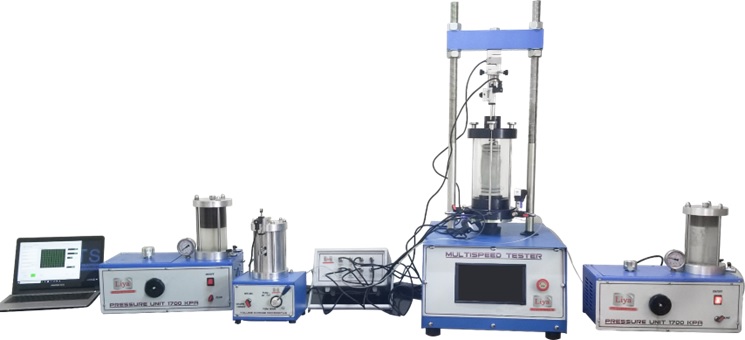

O equipamento triaxial CD-CU-UU é controlado por computador, os valores de teste podem ser transferidos para o computador e o processamento de dados pode ser realizado pelo software Triaxis no sistema operacional Windows. Todos os dados podem ser usados em programas Excel.
Os dados de carga e de deslocamento axial são transmitidos e gravados no software por meio de uma tela sensível ao toque TFT de 7 polegadas.
Três dados de pressão (pressão da célula, contrapressão e pressão dos poros) da célula triaxial, bem como dados de alteração de volume são transmitidos e registrados através de um bloco de interface de aquisição de dados de 4 canais para o software.
A máquina de teste de múltiplas velocidades é usada para testes uniaxiais e triaxiais.
O dispositivo consiste em uma estrutura durável e compacta de duas colunas com uma travessa superior ajustável acionada por um cilindro eletromecânico com uma carga máxima de 50 kN.
Este versátil quadro de carga digital apresenta um sistema de acionamento controlado por microprocessador com um servo motor avançado que permite ao operador definir facilmente qualquer velocidade de teste usando um teclado de membrana. O teclado possui botões de ajuste como iniciar, parar, descer, subir. A velocidade de teste pode ser definida de 0,001 mm/min a 51 mm/min. O teste para automaticamente quando a carga e o deslocamento atingem 99% da faixa de medição definida.
A máquina de testes eletromecânicos universal servo-controlada de múltiplas velocidades vem completa com célula de carga de 50kN, sensor de deslocamento de 25mm e leitura digital e unidade de controle.
Outros acessórios de teste devem ser encomendados separadamente dependendo do teste.
Especificações:
Código do produto LT-E0450/TX
Nome do produto Máquina de teste multivelocidade
Velocidade de teste (mm/min) 0,001 – 51
Capacidade de carga (kN) 50
Dimensões (cm) 47x61x115
Peso (kg) 105
Fonte de alimentação 220 V, 50-60 Hz, 1 ph
O sistema de teste triaxial fornece testes de compressão triaxial automatizados de amostras de solo cilíndricas não perturbadas e remodeladas. Os testes de compressão não drenados não consolidados (UU), não drenados consolidados (CU), não drenados consolidados (CD) podem ser acionados, monitorados e relatados automaticamente usando este dispositivo.
A célula de carga de 5 kN deve ser encomendada separadamente para testes triaxiais.
Teste não drenado não consolidado (UU)
Para o teste UU, as amostras (supostamente saturadas antes do teste) são submetidas à pressão de fluido confinante em uma câmara triaxial. Uma vez que a amostra está dentro da célula triaxial, a pressão na célula é aumentada para um valor predeterminado girando a alça, e a amostra é levada à falha aumentando a tensão vertical pela aplicação de uma taxa de deformação axial constante. A saturação e a consolidação não são permitidas para manter intactas a estrutura original e o teor de água da amostra. A pressão dos poros não é medida durante este teste, portanto os resultados só podem ser interpretados em termos de tensão total.
Esses testes são geralmente realizados em três amostras da mesma amostra submetidas a diferentes tensões de retenção.
Como todas as amostras são consideradas saturadas, a resistência ao cisalhamento é a mesma para todos os testes. Os resultados dos testes são apresentados na forma de curvas da diferença das tensões principais em função da deformação. Para condições de diferença máxima nas tensões principais (consideradas como ruptura), os círculos de Mohr são construídos através da tensão total. Observe a resistência ao cisalhamento média não drenada e o envelope de ruptura desenhado tangencialmente aos círculos de Mohr para encontrar a "Interceptação de Coesão Não Drenada" e o "Ângulo de Resistência ao Cisalhamento" não drenado.
O sistema vem com uma máquina de teste multivelocidade, célula de carga, capacidade de carga de 5kN, célula triaxial para amostras de 38 mm e 50 mm de diâmetro, manômetro analógico, sistema de pressão constante de óleo e água, software para teste UU triaxial e sangria e mangueira do tanque de água.
Células triaxiais
A célula foi projetada e usinada para minimizar a corrosão. Foi dada especial atenção à qualidade do acabamento entre o pistão e a cabeça. A montagem final inclui a instalação do O-ring e o uso de um lubrificante especial para minimizar o atrito e eliminar o vazamento de água. A capacidade de carga do pistão foi projetada para suportar as altas cargas axiais que podem ocorrer durante os estágios finais do teste.
Cada célula possui 3 orifícios de amostragem na base para drenagem superior/contrapressão, pressão da água dos poros e drenagem inferior. Cada célula pode ser conectada a uma variedade de adaptadores de base (38/50 ou 70/100 mm) e vários acessórios para testar uma ampla variedade de amostras.
Емкость ячейки составляет 1700 kg, чего достаточно для моделирования большинства натурных условий.
Características técnicas:
Код продукта Название продукта
LT-E0450 Многоскоростная испытательная máquina
LT-G8030 Тензодатчик, нагрузка 5 кН
LT-S0320 Трехосная ячейка для diâmetro de 38 e 50 mm.
LT-S0325 Трехосная ячейка для diâmetro de 70 e 100 mm.
LT-G9005 Аналоговый манометр
LT-G9010 Цифровой манометр (дополнительно)
LT-S0500/2 Система постоянного давления масла и воды
LT-S0500/3 Программное обеспечение для проведения трехосных
испытаний UU
LT-S0500/4 Резервуар для воды для удаления воздуха, 7 л
LT-S0500/5 Пластиковый шланг, Ø 8 mm x 6 eu
ТТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРЕХОСНЫХ ЯЧЕЕК
|
código do produto
|
nome do produto
|
dimensões (cm)
|
Вес (кг)
|
|
LT-S0320
|
Трехосная ячейка для образцов ∅ 38 e ∅ 50 mm
|
16x16x40
|
4,5
|
|
LT-S0325
|
Трехосная ячейка для образцов ∅ 70 e ∅ 100 mm
|
21x21x55
|
12
|
Sistema postado por David Masla e Vode
Установка постоянного давления масла и воды чрезвычайно универсальна и может использоваться в сочетании с широким спектром испытательного оборудования. A instalação é feita após um período de um dia inteiro até 1700 kg. Давление увеличивается или уменьшается простым поворотом колеса управления.
Usar uma fonte para o dia de hoje em ячейке/противодавления при трехосных испытаниях. Аппарат поставляется без манометра para seus clientes, у которых есть подходящее оборудование для контроля давления.
В качестве дополнительного оборудования для контроля давления агрегата;
Цифровой манометр или Аналоговый манометр можно использовать, а предпочтительное дополнительное оборудование следует заказывать отдельно.
Maшина оснащена прозрачным резервуаром для раздела гидравлики и воды, вмещающим до 1 litro воды под давлением.
Одноосные испытательные системы
СТАНДАРТЫ: ASTM D2166, AASHTO T208.
Сжимающие плиты, используемые для проведения испытаний на одноосное и неограниченное сжатие.
Coloque no arquivo седлом.
