DISPOSITIVO DE CONTROLE ULTRASSÔNICO DE CONCRETO

PADRÃO: EN12504-4, ASTM C 597-02, BS 1881 parte 203, ISO1920-7:2004.

DISPOSITIVO DE CONTROLE ULTRASSÔNICO DE CONCRETO LT-C0185. LABORATÓRIO PUNDİT. MAIS
DISPOSITIVO DE CONTROLE ULTRASSÔNICO DE CONCRETO LT-C0186. LABORATÓRIO PUNDİT.

DESCRIÇÃO:
Defeitos estruturais levam a sérios danos e colapsos. Equipamentos de teste ultrassônico fornecem informações sobre a resistência e uniformidade de rochas, compósitos, cerâmicas, madeira, resinas epóxi, materiais refratários e podem ser usados para detectar e localizar vazios, tubos, rachaduras e defeitos.

A velocidade de impacto em um material depende de sua densidade e propriedades elásticas, que estão relacionadas à qualidade e resistência à compressão do concreto. Portanto, informações sobre as propriedades dos componentes podem ser obtidas através de estudos acústicos.

A Proceq oferece dispositivos universais para testes ultrassônicos de concreto.

Velocidade da onda ultrassônica – Pundit Lab
Medição de desempenho; Modelagem de pulso otimizada, configurações de transmissão automática para desempenho ideal e uma variedade de sensores novos e mais potentes garantem medições precisas e consistentes.

Exibição de forma de onda integrada; Isso permite analisar o sinal recebido e realizar um disparo manual diretamente no dispositivo de medição.

Coleta de dados on-line; O controle remoto total de todos os parâmetros de transmissão e a função de registro de dados transformam seu computador em um osciscópio.

Software de análise de USB e análise de dados; Análise de dados e exportação para programas de terceiros.

Interface aberta; Controle o Pundit Lab usando software de terceiros, como o LabVIEW.

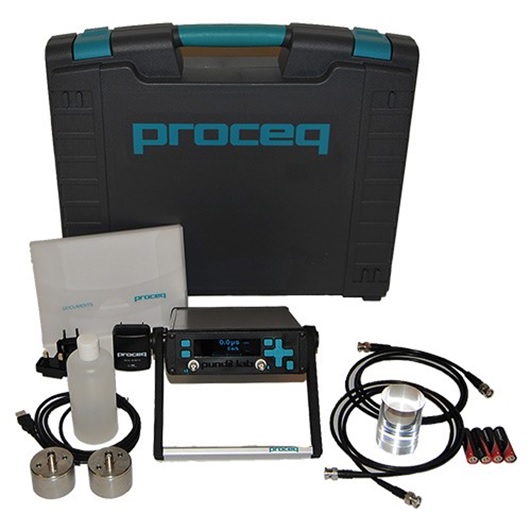

Pundit Lab, unidade de exibição, 2 conversores (54 kHz), 2 cabos BNC de 1,5 m de comprimento, agente de acoplamento, barra de calibração, carregador com cabo USB, 4 baterias AA (LR6), suporte de dados com software, documentação e maleta de transporte incluída na entrega. .

Velocidade da onda ultrassônica – Pundit Lab Plus

Estágio de amplificação integrado; Isso elimina a necessidade de um amplificador externo ao usar conversores exponenciais e cabos longos.

Medição de resistência à compressão; Para fornecer uma avaliação rápida da resistência em campo, curvas de conversão de previsão de pressão podem ser geradas no software e carregadas no dispositivo de medição.

As avaliações são feitas com martelo de concreto; As curvas SONREB também podem ser carregadas na ferramenta junto com as medições do martelo de concreto para fornecer uma estimativa de resistência mais precisa.

Martelo de concreto; Para fornecer um carimbo de data/hora para cada medição registrada, um relógio em tempo real é integrado.

Lista de avaliações; As medições salvas podem ser visualizadas diretamente no campo sem a necessidade de conexão a um PC.

Pundit Lab Plus, unidade de display, 2 conversores (54 kHz), 2 cabos BNC de 1,5 m de comprimento, agente de acoplamento, barra de calibração, carregador com cabo USB, 4 pilhas AA (LR6), suporte de dados com software, documentação e transporte. Vem em uma bolsa
Software de análise de links Pundit

O software Pundit Link baseado em Windows, desenvolvido pela Proceq SA, desbloqueia todos os recursos do Pundit Lab, oferecendo ao usuário:

Visualização e análise de sinais, transformando seu computador em um osciloscópio

configuração de ponto de acionamento interativo
coleta de dados on-line

Controle remoto total do medidor em combinação com uma função programável de registro de dados.

envio de dados para aplicativos de terceiros

(somente Pundit Lab+) cria curvas de transformação (exponencial, polinomial) para resistência à compressão.

(somente Pundit Lab+) Crie curvas SONREB para classificações de resistência à compressão combinadas (ultrassônica/rebote).

Código do produto	nome do produto	ramal. Dimensões (cm)	peso (kg)
LT-C0185	Dispositivo de controle de concreto ultrassônico. LABORATÓRIO PUNDİT. MAIS	17,5x5,5x22	1,5
LT-C0186	Dispositivo de controle de concreto ultrassônico. LABORATÓRIO PUNDİT.	17,5x5,5x22	1,5
