Testador de dobra a frio

PADRÃO: EN ISO 7438, EN ISO 15630-1, ASTM A615, ASTM A615M, DM. 14/01/1988

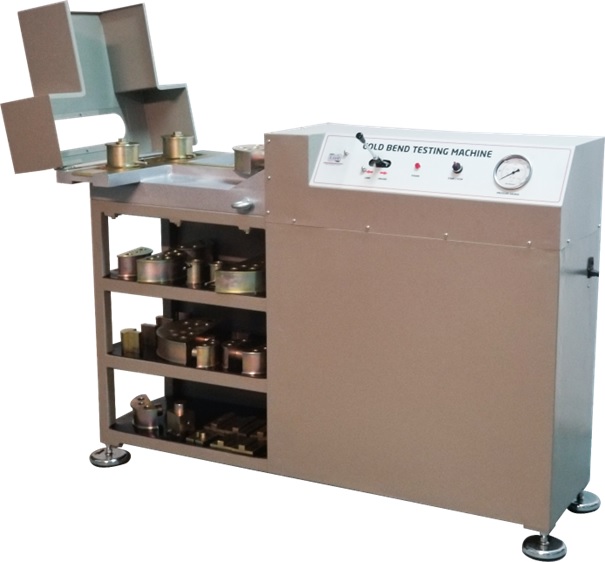

Testador de dobra a frio LT-U0200, 220-240V, 50-60Hz.

DESCRIÇÃO:
Este equipamento foi estudado e desenvolvido para realizar ensaios de flexão em barras de aço para concreto armado.

A máquina pode realizar dois tipos de testes:

• a amostra é dobrada em 180° apenas com mandris de até 96 mm incluídos.

• dobre a amostra em 90° e depois endireite-a novamente até pelo menos 20° somente com mandris maiores que 96 mm de diâmetro.

Esta dobradeira consiste em uma estrutura robusta que suporta uma viga na qual está montado um cilindro com um pistão de carga correspondente, acionado por um elemento hidráulico completo com regulador de velocidade do pistão, válvula de controle de direção, válvula de pressão máxima, manômetro de controle.

Todo o dispositivo é protegido por uma caixa para proteger cada componente individual contra poeira e o operador contra qualquer perigo possível. Sob a viga, onde a barra de aço se dobra, há uma pequena tigela.

Dois rolos contrastantes são instalados na viga. A distância entre eles pode ser facilmente ajustada de acordo com as normas relativas a hastes com diâmetro de 5 a 40 mm.

Anexar e substituir os mandris na parte superior do cilindro de impulso é simples e prático e proporciona ao operador uma intercambialidade perfeita.

O dispositivo evita o desprendimento da haste de teste dos rolos correspondentes e do mandril de contraste durante as operações de dobra e endireitamento.

A máquina aceita barras com diâmetro de até 40 mm e é fornecida completa com duas séries de rolos com diâmetro de 50 e 100 mm, respectivamente. Mandris, porta-mandris e suportes não estão incluídos no pacote padrão e devem ser encomendados separadamente.
Características técnicas:

Carga máxima do pistão: 160 kN

Curso máximo do pistão: 550 mm

A velocidade do pistão é ajustável de 0 a 6 mm/s

Fonte de alimentação: 230 V, monofásica, 50 Hz, 1500 W

Dimensões: 1540x800xh 1300 mm

Peso: cerca de 350 kg
