Prensa automática para teste de concreto tipo coluna 2000/3000/4000 kN
PADRÃO: ASTM C39; AASHTO T22; EN 12390-4; EN 12390-3
DESCRIÇÃO
Prensas automáticas para teste de concreto com força de 600, 1.500, 2.000 e 3.000 kN são projetadas para testes de resistência confiáveis e estáveis de uma ampla variedade de amostras. O dispositivo é fabricado de acordo com todos os padrões EN, ASTM e BS acima, bem como com os regulamentos CE para segurança e saúde do operador.
Os testes de compressão determinam o comportamento dos materiais sob cargas destrutivas. A amostra é comprimida e a deformação é registrada sob diversas cargas.
As prensas de teste são fornecidas como padrão com placas de pressão de acordo com as normas EN. Ao utilizar as placas apropriadas, o dispositivo também está em conformidade com a ASTM C39.
Os testes podem ser realizados através de um leitor de digitais ou de um computador graças ao seu software. Também pode ser usado manualmente. Quando usados manualmente, os valores são exibidos no display digital.
A prensa automática para teste de concreto permite que ela seja usada até mesmo por operadores inexperientes.
Após ligar o dispositivo e instalar e centralizar a amostra usando o dispositivo de centralização de amostra, você deve realizar as seguintes operações:
• Ajuste os parâmetros do teste, incluindo a taxa de velocidade (necessário apenas ao alterar o tipo de amostra).
• Pressionar o botão START na unidade de controle.
• Graças à bomba de carregamento rápido no dispositivo, o dispositivo inicia automaticamente o carregamento rápido quando a amostra toca a placa superior, a aproximação rápida termina e o carregamento continua na velocidade selecionada pelo usuário, e para automaticamente quando a amostra é quebrada.

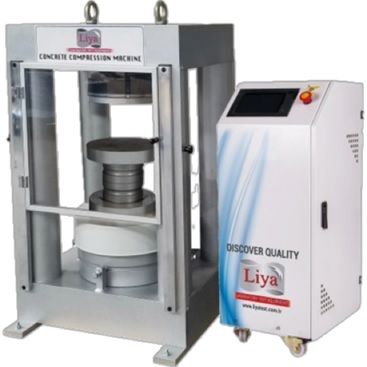

A prensa automática para teste de concreto consiste nas seguintes partes:
Carregando o corpo
Unidade de energia hidráulica automática
Sistema digital de coleta e controle de dados
Espaçadores intermediários, 30 mm, 50 mm e 80 mm,
Placa superior (com cabeça giratória),
Placa inferior
Válvulas de pressão máxima para evitar sobrecarga
Interruptor de limite que limita a distância do movimento do pistão
Botão de parada de emergência
Portas de segurança dianteiras e traseiras para segurança. Prensa de carregamento para testes de concreto
Várias opções de caçambas de carga estão disponíveis com capacidades de carga de 600 kN, 1.500 kN, 2.000 kN e 3.000 kN.
O corpo de carga é durável, permitindo testar com precisão e obter resultados precisos nos próximos anos.
Placas superiores/placas inferiores
As placas de pressão inferior e superior rotativas permitem testar uma ampla variedade de cilindros, cubos ou amostras semelhantes.
• Feito de aço temperado e liso de alta qualidade.
• A rugosidade da superfície das placas é ≤ 3,2 mícrons.
• Placas superiores Ø 165 mm, Ø 216 mm e Ø 300 mm (com cabeça giratória) e placas inferiores. As placas inferiores possuem linhas de centralização circulares para garantir a centralização adequada de amostras cúbicas de 100 mm e 150 mm e amostras cilíndricas de 100 mm e 150 mm de diâmetro.
Placas de bloco móveis (deslizantes)
NORMAS: EN 772-1, 12390-4.
As placas de bloco móveis (deslizantes) são usadas para aplicar blocos e tijolos de concreto, briquetes, blocos de pedra-pomes, etc. em prensas de teste de concreto. Está instalado para testar outros materiais de construção. Graças ao sistema deslizante, as placas de bloco móveis podem ser facilmente movimentadas sem a necessidade de desmontar outras placas de pressão. As placas de bloco móveis (deslizantes) devem ser montadas na fábrica.
Ao usar lajes de blocos móveis (deslizantes), deve-se levar em consideração que a folga vertical diminuirá em 50 mm.
O dispositivo de elevação da placa de bloco deslizante é usado para adicionar e remover peças intermediárias entre o pistão e a placa inferior, enquanto posiciona facilmente a placa inferior e ajusta a folga vertical.
Espaçadores:
Espaçadores são usados para reduzir o espaço vertical entre as placas superior e inferior. Carregando peças do rolo e interruptor de limite.
Os corpos de carga possuem um pistão que se move em uma direção. Os diâmetros dos pistões variam dependendo da potência do dispositivo.
O curso máximo do pistão é de 50 mm. O dispositivo está equipado com um interruptor de limite que limita a distância que o pistão pode se mover devido à sobrecarga.
Ao final de cada teste, ele retorna à sua posição original para iniciar um novo teste.
O sensor de pressão é usado para medir a carga.
UNIDADE DE ENERGIA HIDRÁULICA E SISTEMA DIGITAL DE COLETA E GERENCIAMENTO DE DADOS
Unidade de energia hidráulica: A unidade de energia hidráulica da unidade está localizada no lado direito do corpo de carga para fácil acesso, maior eficiência e segurança.
A unidade hidráulica automática está equipada com uma bomba de dois estágios.
Ele foi projetado para fornecer um fornecimento controlado de óleo ao pistão para garantir a pressão necessária no compartimento de carga, monitorado por uma leitura digital.
A unidade de potência é muito silenciosa e pode carregar de 1 a 20 kN/s com uma precisão de ±5%.
Uma bomba de carga rápida e uma válvula de segurança (válvula de pressão máxima) para evitar sobrecarga estão incluídas como padrão.
A pressão máxima de operação do sistema é de 400 bar.
Bomba de dois estágios
A bomba de dois estágios consiste em dois grupos.
Bomba de engrenagens de alto fluxo e baixa pressão
Bomba de pistão radial de alta pressão
A bomba de engrenagem de baixa pressão e alto fluxo é usada para pré-carregamento rápido. Uma bomba de pistão radial de alta pressão fornece o óleo de alta pressão necessário para o teste. Com a bomba Quick Load, o dispositivo inicia automaticamente o Quick Load, o Quick Load termina quando a amostra toca a placa superior e o carregamento continua na velocidade selecionada pelo usuário e para automaticamente quando a amostra quebra. Isso permite que o usuário realize muitos experimentos em um curto espaço de tempo.
Motor:
Um motor CA controlado por um inversor de motor aciona uma bomba de dois estágios. A alteração do consumo de óleo é obtida alterando a velocidade de rotação do motor.
Bloco de distribuição:O bloco de distribuição é usado para regular a direção do fluxo de óleo fornecido por uma bomba de dois estágios. O bloco de distribuição contém uma válvula solenóide, uma válvula de alívio (válvula de pressão máxima), um sensor de pressão, uma bomba de engrenagem de baixa pressão de alto desempenho e uma bomba de pistão radial de alta pressão.
Sensor de pressão de alta precisão
A série de prensas de teste automáticas pode ser atualizada para a funcionalidade de calibração Classe 1, começando com 1% da potência total e até a potência total, com a opção de sensor de pressão de alta precisão.
Esse desempenho exclusivo permite que a máquina seja usada para diversas aplicações, incluindo:
• Testes iniciais de resistência à compressão do concreto (2 ou 3 dias),
• Testes de flexão usando equipamento apropriado
• Teste de argamassa (cimento) quanto à resistência à pressão usando equipamento de teste de pressão apropriado
• Teste do núcleo (diâmetro pequeno) quanto à resistência à compressão
Tanque de óleo
O tanque de óleo contém óleo suficiente para encher o sistema hidráulico e empurrar o pistão durante o experimento. O nível e a temperatura do óleo podem ser vistos no indicador no tanque de óleo. O tanque tem capacidade para 25 litros. Deve ser usado óleo de motor hidráulico nº 46.
Sistema digital de coleta e controle de dados
O bloco foi projetado para controlar a máquina e processar dados de sensores de peso ou sensores de pressão.
Todas as operações são controladas a partir do painel frontal, que consiste em uma tela sensível ao toque TFT de 7 polegadas e teclas de função.
O dispositivo possui um menu conveniente.
A velocidade de carregamento e os valores de carregamento podem ser monitorados no display gráfico digital.
A tela gráfica digital pode exibir gráficos de carga e tempo em tempo real.
Software
Você pode inserir informações sobre a empresa, laboratório e amostra no programa.
Gráfico de carga e tempo, relatórios de teste e relatórios de amostra podem ser obtidos.
O software fornece dados de teste, resultados e gráficos de carga e tempo que podem ser visualizados na tela LCD.
A prensa automática de ensaio de concreto pode ser controlada por qualquer computador (comandos "Iniciar", "Parar") graças a um software especial. Este software fornece coleta e gerenciamento de dados para testes de compressão, tração e divisão em todo o aplicativo de teste. Recursos avançados de gerenciamento de banco de dados garantem que todos os dados armazenados possam ser facilmente encontrados. O certificado de teste contém todas as informações de identificação. Desta forma, você pode configurar parâmetros de teste e inserir e imprimir informações detalhadas de teste, como informações do cliente, tipo de teste, tipo de amostra, informações do usuário e outras informações necessárias, bem como relatório de teste e gráfico.
Disponível em turco e inglês.
Resultados de testes, gráficos e propriedades de 24 amostras diferentes podem ser salvos em uma pasta. Pastas de teste antigas podem ser visualizadas novamente.
As informações usadas com frequência, como nome do laboratório, localização, tipo e tamanho da amostra, podem ser armazenadas na memória, e os textos usados com frequência podem ser selecionados automaticamente em um menu clicando com o botão direito nos campos de informações.
O usuário pode acessar dados de testes realizados anteriormente e utilizá-los em seu novo relatório, pois a maioria dos testes possui a mesma estrutura e funções.
Características principais
• Controle de velocidade de carga de 1 a 20 kN/seg, dependendo do diâmetro do pistão
• Capacidade de controlar 2 corpos (opcional),
• Teste com controle de carga
• Veja a programação dos testes em tempo real
• Canais analógicos para vários sensores de carga de quadro
• Conexão de uma porta serial RS-232 para uma interface de computador.
• Tela LCD
• Escolha de 2 sistemas de unidades diferentes; kN e kgf
• Suporte multilíngue (inglês e turco).
• Escolha de 2 sistemas diferentes de unidades de medida; SI e métricas
• Hora e data em tempo real
• Software gratuito para monitorar testes e imprimir relatórios de testes.
Recursos de segurança
• Válvulas de pressão máxima para evitar sobrecarga
• Interruptor de limite que limita a distância do movimento do pistão
• Botão de parada de emergência
• Limitação de carga máxima controlada por software
• Portas de segurança dianteiras e traseiras para segurança.
ESPECIFICAÇÕES TÉCNICAS:
|
Nome do produto
|
Prensa automática para teste de concreto
|
|
|
|
|
Código do produto
|
LT-C0200
|
LT-C0210
|
LT-C0300
|
LT-C0310
|
|
Padrão
|
EN
|
ASTM
|
EN
|
ASTM
|
|
Capacidade de carga (kN)
|
2000
|
2000
|
3000
|
3000
|
|
Seleção de fonte (мкм)
|
≤3.2
|
≤3.2
|
≤3.2
|
≤3.2
|
|
Ø нижней пластины (см)
|
30±2
|
16,5
|
30±2
|
16,5
|
|
Ø верхней пластины (см)
|
30±2
|
16,5
|
30±2
|
16,5
|
|
33
|
33
|
37
|
33
|
37
|
|
Diaметр поршня (см)
|
25
|
25
|
32
|
32
|
|
Dвижение поршня (см)
|
5
|
5
|
5
|
5
|
|
Горизонтальный зазор (см)
|
35
|
35
|
44
|
44
|
|
Tamanho de plástico (см)
|
5
|
5
|
5
|
5
|
|
Твердость пластины (HRC)
|
55-60
|
55-60
|
55-60
|
55-60
|
|
Емкость масла (л)
|
25
|
25
|
25
|
25
|
|
Макс. Рабочее давление (бар)
|
410
|
410
|
410
|
410
|
|
Мощность (Вт)
|
750
|
750
|
750
|
750
|
|
Код продукта
|
Наименование продукта
|
Размеры(см)
|
Вес(кг)
|
Источник питания
|
|
LT-C0200
|
Автоматический пресс для испытания бетона усилием 2000 кН; EN
|
81x50x100
|
900
|
220В, 50-60 Гц,1 ph
|
|
LT-C0210
|
Автоматический пресс для испытания бетона усилием 2000 кН; ASTM
|
81x50x100
|
800
|
220В, 50-60 Гц,1 ph
|
|
LT-C0300
|
Автоматический пресс для испытания бетона усилием 3000 кН, EN
|
92x60x105
|
1250
|
220В, 50-60 Гц,1 ph
|
|
LT-C0310
|
Автоматический пресс для испытания бетона усилием 3000 кН,ASTM
|
92x60x105
|
1150
|
220В, 50-60 Гц,1 ph
|
|
LT-C0200/1
|
Нагрузочная способность 2000 кН. Грузовой кузов для испытания бетона. EN
|
43x50x100
|
800
|
–
|
|
LT-C0210/1
|
Нагрузочная способность 2000 кН. Грузовой кузов для испытания бетона. ASTM
|
43x50x100
|
700
|
–
|
|
LT-C0300/1
|
Нагрузочная способность 3000 кН. Грузовой кузов для испытания бетона. EN
|
54x60x105
|
1150
|
–
|
