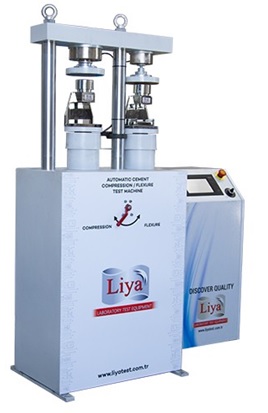

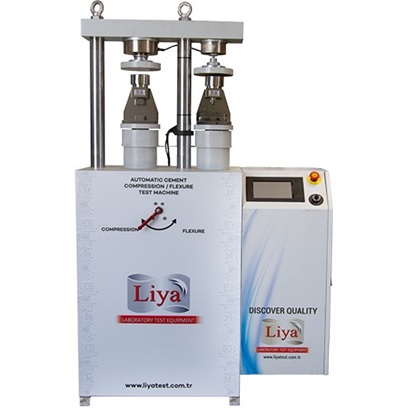

Dispositivo automático de teste de compressão/dobra de cimento
PADRÕES: EN 196-1, 459-2, 1015-11, 13454-2, EN ISO 679, ASTM C 109, C 348, C 349, BS 3892-1, 4551-1.
DESCRIÇÃO:
O dispositivo automático de teste de compressão/flexão de cimento foi projetado para testar a flexibilidade de flexão de prismas de argamassa de 40x40x160mm e a compressão de peças de prisma de 40x40mm após teste de flexão ou cubos de argamassa de 50x50mm e 70,7mm.
O dispositivo automático de teste de compressão/flexão de cimento também atende aos regulamentos da CE para garantir a segurança e a saúde do operador.
Acessórios de fixação e giro, espaçadores e portas de segurança frontais e traseiras transparentes removíveis (devem ser instalados de fábrica) devem ser encomendados separadamente.
Máquinas automáticas de compressão de cimento e testes de flexão permitem que operadores menos experientes realizem testes.
A única ação necessária:
* Ajuste de parâmetros de teste, incluindo relação de transmissão
* Selecione uma moldura de compressão ou dobra usando a válvula.
* Selecione a potência do quadro (para chamar os valores de calibração da célula de carga necessária)
*Use a estrutura do interruptor da célula de carga ou o lado de compressão (para cima/para baixo).
* Pressione o botão INICIAR na unidade de controle.
* O veículo inicia automaticamente uma aproximação rápida; Altera a velocidade do teste após atingir 1% da capacidade de carga da máquina e para após o corte da amostra.
Máquinas automáticas para testar cimento para compressão e flexão;
Quadros de reação muito rígidos, de duas colunas, de uma ou duas câmaras
Unidade de energia hidráulica automática
Sistema de gerenciamento de coleta de dados digitais.
Cargas da estrutura na flexão e compressão do cimento
As estruturas usam células de carga de alta qualidade de 15 kN e 250 kN, o que garante alta precisão na medição de carga. As placas redondas de 165 mm de diâmetro são instaladas em ambas as estruturas e devem ser utilizadas com dispositivos de flexão e fixação adequados.
Percursos de distância
Graças ao design modular das molduras, qualquer amostra de tamanho, carga e andamento adequados pode ser testada em qualquer câmara, reduzindo a distância entre os decks de placas.
Placas superiores
Fabricado em aço endurecido (mais de HRC 53) de alta qualidade, usinado e usinado.
O valor de rugosidade da textura da superfície da máquina e das placas auxiliares é de 3,2 arem. Design móvel.
Interruptor de limite para dispositivo de carregamento de cilindros
A exibição gráfica digital do tempo de teste e dos valores de carga pode controlar a velocidade de carregamento.
Software
Todas as molduras estão equipadas com uma alavanca de curso de ação única. O diâmetro do pistão depende do recipiente.
O curso máximo do êmbolo é de 50 mm, um interruptor de limite é instalado para evitar movimento excessivo do êmbolo, o que desliga a energia da bomba.
There is a low friction deck, PTFE co-axial seal between the cylinder and the piston installed in the cylinder.
UNIDADE HIDRÁULICA E SISTEMA DE CONTROLE DE COLETA DE DADOS DIGITAL
Unidade de energia hidráulica
A unidade de potência hidráulica automática foi projetada para fornecer o óleo necessário às estruturas de potência, controlada por uma unidade de leitura e controle digital de dois estágios. A fonte de alimentação ultrassilenciosa pode carregar a amostra na faixa de 0,05–2,4 kN/s com uma precisão de ±5%. Uma bomba de ação rápida é fornecida como padrão. Uma válvula de segurança (válvula de pressão máxima) é utilizada para evitar sobrecarga da máquina.
Bomba de dois estágios
A bomba de dois estágios consiste em dois grupos;
* Bomba de engrenagem de baixa pressão
* Bomba de pistão radial de alta pressão.
A bomba de dois estágios usa uma bomba de engrenagens de baixa pressão e alto fluxo para entrega rápida e uma bomba de pistão radial de alta pressão e baixo fluxo para testes. O dispositivo de aproximação rápida reduz o tempo desde o início do movimento do pistão até o momento em que a placa superior entra em contato com a amostra. Este excelente recurso ajudará você a economizar muito tempo ao testar um grande número de amostras.
Motor
O motor aciona uma bomba binária em um motor CA e é controlado por um inversor de motor. A alteração do consumo de óleo é obtida alterando a velocidade de rotação do motor.
Potência máxima 400 bar.
Bloco de distribuição
Para controlar o sentido do fluxo de óleo fornecido pela bomba de dois estágios, é utilizado um bloco de distribuição, no bloco de distribuição são instaladas as seguintes peças: Válvula solenóide, válvula de segurança (válvula de pressão máxima), conversor, bomba de engrenagem de baixa pressão e bomba de pistão radial de alta pressão.
Reservatório de óleo
Contém óleo suficiente para encher o mecanismo que empurra o compactador durante o teste. O nível e a temperatura do óleo podem ser visualizados no indicador instalado no tanque. Tem um volume de 25 litros. Deve ser usado óleo de motor hidráulico nº 46.
Unidade digital de leitura e controle
Ele foi projetado para controlar a máquina e processar dados de sensores de peso e sensores de pressão instalados na máquina.
Todas as operações do dispositivo são controladas a partir do painel frontal, que consiste em uma tela sensível ao toque TFT de 7 polegadas e teclas de função.
As opções do menu do dispositivo são fáceis de usar.
Você pode monitorar a velocidade de carregamento e os valores de carregamento do display gráfico digital.
O display gráfico digital pode exibir gráficos de Carga vs. Tempo ou Tensão vs. Tempo em tempo real.
Software
Por exemplo, você pode inserir valores de empresa, laboratório e teste.
Gráfico de tempo de carregamento, relatórios de teste e relatórios de amostra podem ser obtidos.
Característica principal
* Controle de velocidade de compressão: de 0,05 kN/s para flexão a 2,4 kN/s para compressão.
*Você pode controlar 2 quadros
* Pode realizar testes de controle de carga.
* Veja a tabela de teste em tempo real.
* Canais analógicos para vários sensores de carga de quadro
* 10 taxas de dados por segundo para cada canal
* Porta Ethernet, compatível com a interface do computador
* Tela sensível ao toque TFT de 7 polegadas
* Suporte multilíngue (inglês e turco)
* Escolha de 2 sistemas de unidades diferentes; SI e métricas
* Hora e data em tempo real
* Software de computador gratuito para monitorar testes e imprimir relatórios de testes.
|
código do produto
|
nome
|
potência kN
|
dimensões (cm)
|
peso (kg)
|
fonte de alimentação
|
|
LT-CE0100
|
Prensa automática de teste de cimento com dois pistões 15/250 kN
|
15/250
|
100x50x150
|
350
|
220 V, 50-60 Hz, 1 ph
|
|
LT-CE0250
|
Prensa automática para teste de cimento para compressão de 250 kN
|
250
|
85x50x150
|
300
|
220 V, 50-60 Hz, 1 ph
|
|
LT-CE0100/2
|
bancada de testes de flexão; 40x40x160mm
|
|
15x15x18
|
11
|
|
|
LT-CE0100/3
|
bancada de teste de pressão; 50x50x50mm
|
|
15x15x18
|
12
|
|
|
LT-CE0100/4
|
bancada de teste de pressão; 40x40x160mm
|
|
15x15x18
|
12
|
|
|
LT-CE0100/5
|
bancada de teste de pressão; 70,7 mm
|
|
15x13x19
|
9
|
|
|
LT-CE0150
|
Unidade hidráulica automática e sistema de exibição gráfica digital
|
|
36x38x92
|
98
|
220 V, 50-60 Hz, 1 ph
|
|
LT-CE0100/6
|
Espaço, Ø 150 x 15 mm
|
|
Ø15x1,5
|
2
|
|
|
LT-CE0100/7
|
Espaço, Ø 150 x 30 mm
|
|
Ø15x3
|
2,5
|
|
|
LT-CE0100/8
|
Espaço, Ø 150 x 50 mm
|
|
Ø15x5
|
4
|
|
|
LT-CE0100/9
|
Espaço, Ø 150 x 90 mm
|
|
Ø15х9
|
7
|
|
