Dispositivo de teste hidráulico
PADRÕES: EN ISO 15630-1, EN ISO 6892-1, EN ISO 7500-1
LT-U0600 Dispositivo de teste hidráulico 600 kN
LT-U1000 DISPOSITIVO DE TESTE HIDRÁULICO 1000 kN
DESCRIÇÃO:
CARACTERÍSTICAS GERAIS

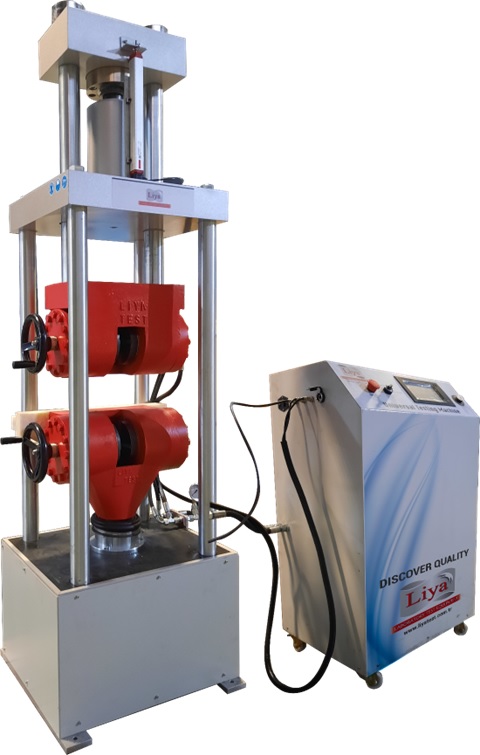

A máquina de teste universal hidráulica LT-U0600/U1000 foi projetada para testar a fluidez e a resistência à tração de materiais metálicos, especialmente reforços de ferro usados em estruturas. Além dos testes de tração, a máquina de testes universal também oferece a capacidade de realizar testes de compressão dentro de suas capacidades.
O movimento limitado da mandíbula e o pistão e as válvulas de alívio hidráulico no sistema hidráulico garantem segurança máxima para o dispositivo de teste universal de 600 kN. A unidade hidráulica é muito silenciosa.
Graças às mandíbulas fáceis de usar que atendem a todos os padrões, você pode testar amostras planas com diâmetro de 0 a 40 mm e amostras redondas com diâmetro de 8 a 32 mm.
Células de carga são usadas para medir carga. As medições de deformação são feitas usando um sensor de deslocamento eletrônico embutido no dispositivo. Se necessário, as medições de deformação podem ser feitas usando um extensômetro externo conectado diretamente à amostra.
Os experimentos podem ser realizados usando uma unidade de controle digital totalmente automática ou um PC. O dispositivo conclui o experimento com o valor de velocidade especificado e retorna automaticamente à sua posição original.
A máquina de teste universal hidráulica LT-U0600/U1000 possui área de teste dupla para testes de tração e compressão. O usuário pode alternar facilmente entre testes de tração e compressão. Esse recurso flexível permite que o usuário experimente com mais segurança, facilidade e eficiência.
O espaçamento das mandíbulas de teste pode ser determinado usando um sistema de controle manual acionado por motor. Graças ao design da carcaça, o usuário pode facilmente colocar a peça de teste nas pinças hidráulicas.
BC 100 TFT GRÁFICO TELA COLETA DE DADOS E UNIDADE DE CONTROLE
A unidade de aquisição e controle de dados com display gráfico TFT BC 100 foi projetada para processar dados recebidos de sensores de pressão e deslocamento, bem como células de carga localizadas no dispositivo, e controlar a máquina.
Todas as operações do BC 100 são controladas através do painel frontal de 800x480 pixels, 65535 cores, tela sensível ao toque e teclas de função. Possui 4 canais analógicos para sensores de peso, pressão ou deslocamento.
BC 100 possui um menu fácil de usar. A opção “menu todos” lista as imagens de uma só vez, a opção “operador” permite acessar facilmente a opção correspondente ao configurar, ativar parâmetros de experimento ou inserir um valor numérico. O display gráfico digital BC 100 pode exibir curvas de carga e tempo, carga e deslocamento ou tensão e tempo em tempo real.
O BC100 oferece muitos recursos exclusivos adicionais. Você pode armazenar mais de 10.000 dados de experimentos na memória interna. O BC 100 suporta as impressoras USB mais comuns do mercado, incluindo impressoras jato de tinta e laser. Graças aos seus protocolos de Internet integrados, todas as funções do BC 100 podem ser controladas remotamente de qualquer lugar do mundo através da Internet.
Características principais
>Capacidade de controlar movimento ou carga
>Exibição gráfica em tempo real
>placa de processador de 32 bits com arquitetura ARM RISC
>Capacidade de memória fixa para até 10.000 resultados de testes,
>4 canais analógicos para vários sensores de peso ou sensores de pressão. (Os canais que podem ser usados simultaneamente são independentes da aplicação de fabricação do dispositivo. Um canal analógico para uma célula de carga de alta potência, um canal analógico para um sensor de deslocamento, um canal analógico para uma célula de carga de baixa potência e um canal analógico para um manômetro de unidade de pressão constante.)
>Ajuste de ganho digital programável de célula de carga, sensor de pressão, extensômetro, sensor potenciométrico e sensores de tensão e corrente
>Resolução 256.000 pontos para cada canal
>10 aquisições de dados por segundo para cada canal,
>Interface para PC com conexão Ethernet
>Resolução 800×480, tela de toque TFT LCD de 65.535 cores,
>4 teclas de função principais
>Suporte multilíngue
>Suporte para seleção de 3 unidades diferentes; kN, Tom e Livre,
>Hora e data em tempo real
>Interface para visualização de resultados de experimentos e gerenciamento de memória,
>Memória flash USB para receber resultados de testes e atualizar Eprom
>Suporte de impressora USB para impressoras jato de tinta e laser habilitadas para USB (ligue para saber os modelos aplicáveis).
>Software gratuito para controle de experimentos e relatórios avançados.
ESPOGAS HIDRÁULICAS
Em um torno acionado hidraulicamente, a amostra é completamente eliminada da separação das mandíbulas, e os resultados de alongamento em experimentos são precisos. Os tornos hidráulicos proporcionam facilidade de uso e segurança. A morsa hidráulica vem com conjuntos de mandíbulas adequados para puxar amostras redondas com diâmetro de 8-32 mm. O conjunto de mandíbulas hidráulicas está equipado com uma unidade hidráulica independente, a pressão operacional é de 350 bar. Esponjas para amostras planas devem ser encomendadas separadamente.
EXTENSÔMETRO
Se necessário, vários tipos de extensômetros podem ser usados com uma precisão de ±0,1% do valor especificado. Os extensômetros podem medir diretamente a deformação de uma amostra. Eles medem a deformação por expansão térmica de amostras individuais ou eliminam o efeito da expansão térmica para evitar a influência da deformação da amostra.
COLETA DE DADOS E SOFTWARE
O dispositivo automático de teste de compressão e tração é controlado (comandos Iniciar, Parar) usando software de PC gratuito. Este software oferece a capacidade de coletar e gerenciar dados durante experimentos de compressão, alongamento e clivagem. Recursos avançados de gerenciamento de banco de dados permitem manipular facilmente todos os dados armazenados. O relatório de teste contém todas as informações descritivas. Dessa forma, você pode definir os parâmetros do experimento e também imprimir as informações do cliente, tipo de experimento, tipo de amostra, informações do usuário e detalhes do experimento na forma de um relatório e gráfico do experimento.
O software de teste universal foi desenvolvido para testar a resistência à tração de materiais de aço armado e a protensão do concreto. O software inclui gerenciamento de dispositivos, coleta de dados, gravação e relatórios. O usuário pode preparar seu próprio relatório e exportar os resultados para Microsoft Excel. O software permite inserir o tamanho da amostra, altura, diâmetro e comprimento de medição, após o qual o usuário pode emitir o comando START. O diâmetro calculado das amostras fornece ao usuário informações sobre a densidade do ferro antes de experimentar. O software atualiza continuamente a porcentagem de carga, tensão e alongamento até ocorrer falha. Ao final do experimento, a tensão de escoamento é calculada e exibida na tela. Cada relatório contém grupos de 42 amostras com 14 diâmetros diferentes inseridos. O relatório inclui todos os limites padrão e facilita a verificação se a amostra é aceitável. Esses limites são mínimos. consumo, mín. impulso, mín. alongamento na ruptura, resistência ao escoamento e escoamento... etc. O usuário pode ampliar o diagrama para estudo mais aprofundado. O valor do alongamento na ruptura pode ser sincronizado com experimentos manuais por usuários que não utilizam um extensômetro.
Suporte a idiomas estrangeiros e interface de usuário personalizável
Todo o conteúdo dos dados experimentais e informações adicionais podem ser organizados pelo usuário. O software pode ser executado em vários idiomas diferentes.
Capacidade de salvar 24 resultados experimentais de amostras diferentes em uma pasta de experimentos.
Resultados de experimentos, gráficos e propriedades de 24 amostras diferentes podem ser salvos em uma pasta. Pastas de experimentos antigos podem ser visualizadas e editadas facilmente. Software com interface gráfica de usuário avançada.
Os dados gráficos na tela são atualizados simultaneamente durante o experimento.
Os valores de carga podem ser monitorados em um gráfico de alta resolução que se repete a cada 100 milissegundos. As 24 curvas de amostra diferentes no gráfico podem ser exibidas em cores diferentes ou o usuário pode destacar qualquer curva preferida. Aplicar zoom e arrastar pode ser feito facilmente usando o mouse. Os valores de pico das curvas podem ser plotados e o usuário pode obter quaisquer valores de carga geral em um gráfico de alta resolução.
Você pode salvar textos usados com frequência na memória e recuperá-los quando necessário
As informações usadas com frequência, como localização e nome do laboratório, tipo e tamanho das amostras usadas com frequência, são armazenadas na memória e podem ser digitadas automaticamente clicando no campo de informações apropriado e selecionando o texto usado com frequência no menu.
Acesso e uso de dados de experimentos anteriores
O usuário pode acessar dados de experimentos realizados anteriormente e criar novos relatórios com a mesma estrutura e capacidades.
Capacidade de ajustar parâmetros de teste usando software
Todos os parâmetros do experimento podem ser alterados remotamente usando software. Todos os parâmetros experimentais especificados pelo usuário são carregados no dispositivo antes de iniciar o procedimento experimental. Neste caso, os parâmetros predefinidos do dispositivo não levam a erros nos resultados experimentais.
Os resultados dos gráficos e relatórios podem ser salvos como tabelas do MS Excel.
Resultados experimentais e gráficos são facilmente transferidos para uma planilha do MS Excel para permitir que os usuários organizem dados e gráficos de diferentes maneiras.
Máxima flexibilidade ao editar modelos de relatórios e gráficos
O usuário pode desenvolver seu próprio modelo de relatório e layout de gráfico MS Excel. Na seção do programa, o usuário pode determinar quais dados serão exibidos em uma determinada célula da planilha. Desta forma, os resultados de experimentos especialmente concebidos podem ser monitorados.
