PRENSA DE TESTE FLEXURAL AUTOMÁTICA
PADRÕES: EN 1338, 1340,12390-5, 12390-6, BS 1881, ASTM C 78, C293, C496, GOST 10180-2012.
LT-C0600 Máquina de teste de curvatura automática tipo U de 100kN
LT-C0601 Máquina de teste de curvatura automática tipo U de 200kN
LT-C0602 Máquina de teste de curvatura automática tipo U de 300kN
LT-C0610 Máquina de teste de dobra automática tipo C de 300kN
LT-C0611 Máquina de teste de dobra automática tipo C de 400kN
LT-C0600/1 Quadro automático para testes de flexão tipo 100 kN U
LT-C0601/1 Quadro automático para testes de flexão tipo 200 kN U
LT-C0602/1 Estrutura de teste de flexão automática tipo 300 kN U
LT-C0610/10 Quadro de teste de flexão automático tipo 300 kN C
LT-C0611/1 Estrutura de teste de flexão automática tipo 400 kn C
LT-C0225 Unidade de energia hidráulica e sistema digital de aquisição e controle de dados
LT-C0226Unidade de energia hidráulica
LT-C0227Sistema digital de coleta e gerenciamento de dados
DESCRIÇÃO:

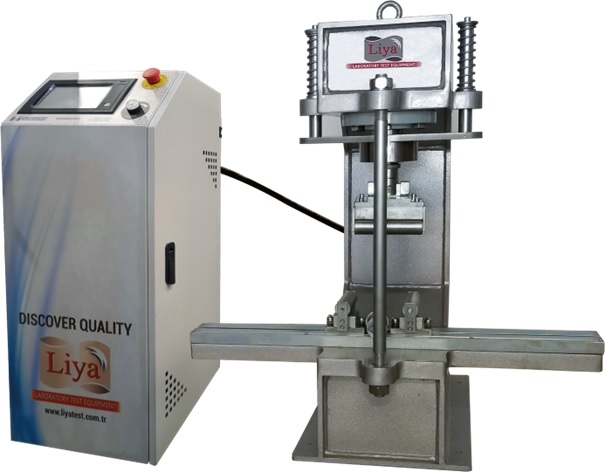

Pressas automáticas de teste de flexão de 100kN, 200kN, 300kN e 400kN são usadas para testes de flexão de vigas de concreto de vários tamanhos e propriedades, meios-fios de concreto ou pedra natural, ladrilhos de concreto, lajes de piso de concreto e pedras de revestimento naturais, usando equipamento apropriado é projetado para testes confiáveis e consistentes de amostras de pedras de pavimentação de concreto durante testes de divisão.
O dispositivo é fabricado de acordo com todos os padrões EN, ASTM e BS acima, bem como com os regulamentos CE para segurança e saúde do operador.
Os testes podem ser realizados em leitor de digitais ou computador graças ao seu software. Também pode ser usado manualmente. Quando utilizado manualmente, os valores são mostrados no display digital.
A prensa de teste de flexão automática permite que até mesmo operadores inexperientes a utilizem.
Depois de ligar o dispositivo e colocar a amostra usando o dispositivo centralizador de amostra, você deve realizar os seguintes procedimentos:
• Ajuste os parâmetros do teste, incluindo a taxa de velocidade (necessário apenas ao alterar o tipo de amostra).
• Pressionando o botão START na unidade de controle
A máquina inicia automaticamente a abordagem rápida, muda a velocidade de teste quando 1% da capacidade de carga da máquina é atingida e para antes da falha da amostra.A série Flexure Test Press fornece calibração Classe 1 começando com 2% da potência total.
As máquinas automáticas de teste de dobra consistem em:
Estrutura de carga soldada para serviços pesados
Unidade de energia hidráulica automática
Sistema digital de coleta e gerenciamento de dados
Os conjuntos para testes de flexão devem ser encomendados separadamente.
Quadro de reação de flexão
As estruturas de teste de flexão multifuncionais da LIYA são projetadas para deflexão mínima com carga máxima, resultando em uma precisão muito alta. O quadro de reação é uma estrutura de aço soldada que suporta um cilindro preso a uma base de aço. Todas as estruturas são equipadas com um único pistão de curso ascendente e proteção contra curso excessivo para parar a máquina quando o curso máximo do pistão for atingido. Uma célula de carga é usada para medir a carga em todos os quadros.
As armações flexíveis são projetadas para acomodar todos os acessórios necessários para testes de flexão ou compressão.
As estruturas de flexão são uma estrutura aberta de duas colunas com carga de 100, 200, 300 kN tipo U, 300 kN, 400 kN tipo C e uma estrutura aberta de duas colunas com carga de 200, 300 kN, 400 kN, proporcionando carregamento frontal fácil e prático da amostra.
O design muito rígido do Tipo C é ideal tanto para testes de flexão convencionais quanto para testes mais complexos, como índice de deformabilidade e ductilidade.
O quadro de reação fornece a estabilidade necessária para obter resultados de teste precisos e repetíveis ao longo de muitos anos de operação.
Todas as molduras podem ser conectadas à máquina de compressão LIYA como uma segunda moldura ou podem ser usadas com qualquer fonte de alimentação LIYA como uma dobradeira independente.
Características principais:
• Montagem soldada altamente estável.
• Medição de carga de alta precisão usando sensores de peso.
• Uma ampla variedade de acessórios que atendem aos padrões especificados pode ser usada.
• Pode ser conectado à máquina compressora LIYA ou à unidade de energia hidráulica.
Acessórios para testes de flexão
Montagem para ensaio de flexão de vigas de concreto
A montagem de teste é usada para testes de flexão de 3 ou 4 pontos de vigas de concreto com diâmetro de 100 ou 150 mm.
O kit inclui 2 rolos superiores e 2 rolos inferiores Ø3,8 x 16 cm.
A distância dos suportes inferiores pode ser ajustada de 100 mm a 800 mm. A distância entre os suportes superiores pode ser definida em 100 mm ou 150 mm.
Para testes de três pontos, uma das mídias pode ser removida e a outra colocada no centro.
Montagem para testes de flexão de meios-fios de concreto
A montagem de teste é usada para testes de flexão de meios-fios de concreto.
O conjunto inclui 2 rolos inferiores Ø 2 x 62 cm e um pistão de carga superior Ø 40 mm com batente esférico.
A distância dos rolos inferiores pode ser ajustada de 100 mm a 800 mm.
Montagem de teste de flexão para telhas de concreto, telhas de concreto, meios-fios e lajes de pedra natural
O conjunto de teste é usado para testes de flexão de lajes de pavimentação de concreto, ladrilhos de concreto, meios-fios e lajes de pedra natural.
O kit inclui 2 rolos inferior e superior com diâmetro de 2x62 cm.
A distância dos rolos inferiores pode ser ajustada de 100 mm a 800 mm.
Dispositivo para teste de tração de blocos de pavimentação
O dispositivo de teste de divisão de pedra de pavimentação é um acessório para máquinas de compressão para medir a resistência à divisão de pavimentadoras de concreto com altura de 60-100 mm e comprimento de 220 mm, de acordo com os requisitos das normas relevantes.
Dispositivo para teste de tração de cubos de concreto
O testador de divisão de cubos de concreto é um acessório para máquinas de compressão e foi projetado para medir a resistência à divisão de amostras de concreto de cubos de 150 mm de acordo com os requisitos das normas relevantes.
Dispositivo para teste de tração de cilindros 22
O testador de tração de cilindro é um acessório para máquinas de compressão para medir a resistência à tração de amostras cilíndricas Ø150×300 mm e Ø160×320 mm de acordo com os requisitos das normas relevantes.
CARACTERÍSTICAS TÉCNICAS:
|
Código do produto
|
Nome
|
Dimensões (cm)
|
Peso (kg)
|
Fonte de alimentação
|
|
LT-C0600
|
Máquina automática de teste de flexão 100 kN, tipo U
|
119x100x100
|
300
|
200 V, 50-60 Hz, 1 ph
|
|
LT-C0601
|
Máquina automática de teste de flexão200 kN, tipo U
|
119x100x100
|
325
|
200 V, 50-60 Hz, 1 ph
|
|
LT-C0602
|
Máquina automática de teste de flexão 300 kN, tipo U
|
119x100x100
|
400
|
200 V, 50-60 Hz, 1 ph
|
|
LT-C0610
|
Máquina automática de teste de flexão 300 kN tipo C
|
128x110x125
|
655
|
200 V, 50-60 Hz, 1 ph
|
|
LT-C0611
|
Máquina automática de teste de flexão400 kN, tipo C
|
128x110x125
|
700
|
200 V, 50-60 Hz, 1 ph
|
|
LT-C0620
|
Máquina automática de teste de flexão 200 kN, coluna dupla
|
152х60х109
|
600
|
220 V, 50-60 Hz, 1 ph
|
|
LT-C0621
|
Máquina automática de teste de flexão 300 kN, duas colunas
|
152х60х109
|
600
|
220 V, 50-60 Hz, 1 ph
|
|
LT-C0622
|
Máquina automática de teste de flexão400 kN, duas colunas
|
152х60х109
|
600
|
220 V, 50-60 Hz, 1 ph
|
|
LT-C0600/1
|
Armação para ensaios de flexão 100 kN, tipo U
|
81х100х100
|
200
|
|
|
LT-C0601/1
|
Moldura para testes de flexão 200 kN, tipo U
|
81х100х100
|
225
|
|
|
LT-C0602/1
|
Moldura para testes de flexão 300 kN, tipo U
|
81х100х100
|
300
|
|
|
LT-C0610/1
|
Armação para ensaios de flexão 300 kN, tipo C
|
90x110x125
|
555
|
|
|
LT-C0611/1
|
Moldura para testes de flexão 400 kN, tipo C
|
90x110x125
|
600
|
|
|
LT-C0620/1
|
Рама для испытаний на изгиб 200 кН, две колонны
|
114х60х109
|
500
|
|
|
LT-C0621/1
|
Рама для испытаний на изгиб 300 кН, две колонны
|
114х60х109
|
500
|
|
|
LT-C0622/1
|
Рама для испытаний на изгиб 400 кН, две колонны
|
114х60х109
|
500
|
|
|
LT-C0225
|
Gидравлический силовой агрегат и цифровая система сбора и управления данными
|
38х36х92
|
100
|
220 Â, 50-60 Гц, 1 ph
|
|
LT-C0226
|
Гидравлический силовой агрегат
|
38х36х92
|
100
|
220 Â, 50-60 Гц, 1 ph
|
|
LT-C0227
|
Цифровая система сбора и управления данными
|
–
|
–
|
220 Â, 50-60 Гц, 1 ph
|
|
LT-C0240
|
Dатчик силы, нагрузка 10 кН
|
–
|
–
|
–
|
|
LT-C0241
|
Датчик силы, нагрузка 20 кН
|
|
|
|
|
LT-C0242
|
Датчик силы, нагрузка 30 кН
|
|
|
|
|
LT-C0243
|
Датчик силы, нагрузка 40 кН
|
|
|
|
|
LT-C0228
|
Высокоточный датчик давления
|
|
|
|
|
LT-C0229
|
Proграммное обеспечение
|
|
|
|
|
LT-G0800
|
Компьютер и принтер
|
|
|
220 В, 50-60 Гц, 1 ph
|
|
Код продукта
|
Наименование
|
Стандарты
|
Размеры (см)
|
Вес(кг)
|
|
LT-C0650
|
Устройство для испытаний на изгиб бетонных балок
|
ASTM C 293
ASTM C 78
EN 1230-5
BS 1881:118
|
20x20x20
|
16
|
|
LT-C0651
|
Устройство для испытаний на изгиб бетонных бардюров
|
EN 1340
|
62x25x10
|
17
|
|
LT-C0652
|
Устройство для испытаний на изгиб бетонных плиток, бетонной терраццо-плитки, бордюров и плит из натурального камня
|
EN 1339
EN 1343
EN 12372
|
62x26x10
|
25
|
|
LT-C0653
|
Устройство для испытаний на разрыв бетонных кубических образцов: 150ммх150мм
|
EN 12390-6
|
18x15x32
|
15
|
|
LT-C0654
|
Устройство для испытаний на растяжение образцов бетонных блоков. Высота 60-150мм, длина- 220мм
|
EN 12390-6, EN 1338 ASTM C 496
|
24x16x32
|
17,5
|
|
LT-C0655
|
Устройство для испытаний на разрыв цилиндрических образцов;ø100x200mm, 150x300mm, 160x320mm.
|
EN 12390-6
ASTM C 496
|
34x15x33
|
25
|
