Máquinas de teste simples/triaxiais para amostras de núcleos de rocha

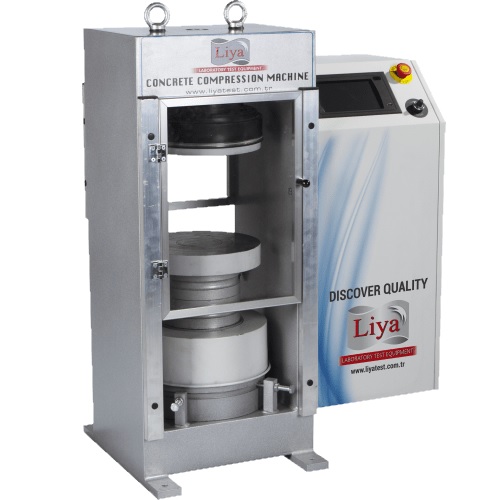

LT-R0060 Máquina automática de teste de compressão de núcleo com carga de 600 kN
LT-R0060/1 Quadro de carga 600 kN
LT-C0225 Fonte de alimentação hidráulica e sistema digital de aquisição e controle de dados
Unidade de energia hidráulica LT-C0226
LT-C0227Sistema digital de aquisição e controle de dados
LT-C0228Sensor de pressão de alta precisão
LT-C0229Software
LT-C0235 Espaçadores
LT-C0236 Espaçadores
LT-C0237 Espaçadores
LT-G0800Computador e impressora

DESCRIÇÃO:
Sistema de pressão automático
É usado para obter a pressão externa necessária para as câmaras de teste triaxiais da Hook em testes triaxiais de rochas. Uma válvula proporcional é usada para controlar com precisão a velocidade de carregamento (precisão de 0,1 bar). O controle de pressão é fornecido por um sistema eletrônico. O valor da pressão lateral é inserido pelo usuário. O valor da pressão lateral é exibido na tela do BC 100 localizada no bloco hidráulico.
Sistema de pressão manual
Um sistema de pressão manual é usado para obter a pressão lateral constante necessária para as câmaras de teste triaxiais da Hook em testes triaxiais de rochas. É composto por uma bomba hidráulica manual, um manômetro hidráulico e uma mangueira.
O sistema de pressão manual é usado em conjunto com qualquer célula de teste triaxial Hoek e prensa automática de teste de concreto para testes triaxiais de rocha. Prensa automática para testes de concreto
Prensas automáticas de teste de concreto de 600, 1.500, 2.000 e 3.000 kN são projetadas para testes de resistência confiáveis e consistentes de uma ampla variedade de amostras. O dispositivo é fabricado de acordo com todos os padrões EN, ASTM e BS acima, bem como com os regulamentos CE para segurança e saúde do operador.
O teste de compressão determina o comportamento dos materiais sob cargas destrutivas. A amostra é comprimida e a deformação é registrada sob diversas cargas.
As prensas de teste são fornecidas como padrão com placas de pressão de acordo com as normas EN. Ao utilizar as placas adequadas, o dispositivo também atende à ASTM C39.
Os testes podem ser realizados em leitor de digitais ou computador graças ao seu software. Também pode ser usado manualmente. Quando utilizado manualmente, os valores são mostrados no display digital.
A prensa automática para testes de concreto permite que até mesmo operadores inexperientes a utilizem.
Após ligar o dispositivo e instalar e centralizar a amostra usando o dispositivo de centralização de amostra, você deve realizar as seguintes operações:
• Ajuste dos parâmetros de teste, incluindo relação de velocidade (necessário apenas ao alterar o tipo de amostra).
• Pressionando o botão START na unidade de controle.
• Graças à bomba de carga rápida no dispositivo, o dispositivo inicia automaticamente o carregamento rápido quando a amostra toca a placa superior, a aproximação rápida termina e o carregamento continua na velocidade selecionada pelo usuário e para automaticamente quando a amostra é quebrada.
A prensa automática para teste de concreto consiste nas seguintes partes:

Carregando o corpo

Unidade de energia hidráulica automática

Sistema digital de coleta e controle de dados

Espaçadores intermediários, 30 mm, 50 mm e 80 mm,

Placa superior (com cabeça giratória),

Placa inferior

Válvulas de pressão máxima para evitar sobrecarga

Interruptor de limite que limita a distância do movimento do pistão

Botão de parada de emergência

Portas de segurança dianteiras e traseiras para segurança.

Prensa de carregamento para testes de concreto

Várias opções de caçambas de carga estão disponíveis com capacidades de carga de 600 kN, 1.500 kN, 2.000 kN e 3.000 kN.

O corpo de carga é durável, permitindo que você teste com precisão e obtenha resultados precisos nos próximos anos.

Placas superiores/placas inferiores

Placas de pressão inferior e superior rotativas permitem testar uma ampla variedade de cilindros, cubos ou amostras semelhantes.

• Feito de aço temperado e liso de alta qualidade.

• A rugosidade da superfície das placas é ≤ 3,2 mícrons.

• Placas superiores Ø 165 mm, Ø 216 mm e Ø 300 mm (com cabeça giratória) e placas inferiores. As placas inferiores possuem linhas de centralização circulares para centralização correta de amostras cúbicas de 100 mm e 150 mm, bem como amostras cilíndricas de 100 mm e 150 mm.

Placas de bloco móveis (deslizantes)
NORMAS: EN 772-1, 12390-4.

Placas de bloco móveis (deslizantes) são usadas para aplicar blocos e tijolos de concreto, briquetes, blocos de pedra-pomes, etc. em prensas de teste de concreto. Está instalado para testar outros materiais de construção. Graças ao sistema deslizante, as placas de bloco móveis podem ser facilmente movimentadas sem a necessidade de desmontar outras placas de pressão. As placas de bloco móveis (deslizantes) devem ser montadas na fábrica.
Ao utilizar lajes de blocos móveis (deslizantes), deve-se levar em consideração que a folga vertical diminuirá em 50 mm.
O dispositivo de elevação da placa de bloco móvel (deslizante) é usado para adicionar e remover peças intermediárias entre o pistão e a placa inferior, enquanto posiciona facilmente a placa inferior e ajusta a folga vertical.
Espaçadores
Espaçadores são usados para reduzir o espaço vertical entre as placas superior e inferior.
Carregando peças do rolo e interruptor de limite
Os corpos de carga possuem um pistão que se move em uma direção. Os diâmetros dos pistões variam dependendo da potência do dispositivo.
O curso máximo do pistão é de 50 mm. O dispositivo está equipado com um interruptor de limite que limita a distância que o pistão pode se mover devido à sobrecarga.
Ao final de cada teste, ele retorna à sua posição original para iniciar um novo teste.
O sensor de pressão é usado para medir a carga.

UNIDADE DE ENERGIA HIDRÁULICA E SISTEMA DIGITAL DE COLETA E GERENCIAMENTO DE DADOS

Unidade de energia hidráulica
A unidade de energia hidráulica da unidade está localizada no lado direito do corpo de carga para facilitar o acesso, eficiência e segurança.
A unidade hidráulica automática está equipada com uma bomba de dois estágios.
Ele é projetado para fornecer um fornecimento controlado de óleo ao pistão para fornecer a pressão necessária no compartimento de carga, monitorado por uma leitura digital.
A unidade de potência é muito silenciosa e pode carregar de 1 a 20 kN/s com uma precisão de ±5%.
Uma bomba de carga rápida e uma válvula de segurança (válvula de pressão máxima) para evitar sobrecarga estão incluídas como padrão.
A pressão máxima de operação do sistema é de 400 bar.
Bomba de dois estágios
A bomba de dois estágios consiste em dois grupos.
1.Bomba de engrenagens de alto fluxo e baixa pressão

2.Bomba de pistão radial de alta pressão
Uma bomba de engrenagem de baixa pressão e alto fluxo é usada para pré-carga rápida. Uma bomba de pistão radial de alta pressão fornece o óleo de alta pressão necessário para o teste. Com a bomba Quick Load, o dispositivo inicia automaticamente o Quick Load, o Quick Load termina quando a amostra toca a placa superior e o carregamento continua na velocidade selecionada pelo usuário e para automaticamente quando a amostra quebra. Isso permite ao usuário realizar muitos experimentos em um curto espaço de tempo.
Motor
Um motor CA controlado por um motor inversor aciona uma bomba de dois estágios. A alteração do consumo de óleo é obtida alterando a velocidade de rotação do motor.
Bloqueio de distribuição
O bloco de distribuição serve para regular a direção do fluxo de óleo fornecido pela bomba de dois estágios. O bloco de distribuição contém uma válvula solenóide, uma válvula de alívio (válvula de pressão máxima), um sensor de pressão, uma bomba de engrenagem de baixa pressão de alto desempenho e uma bomba de pistão radial de alta pressão.
Sensor de pressão de alta precisão
A série de prensas de teste automáticas pode ser atualizada para uma função de calibração Classe 1, começando com 1% da potência total e até a potência total, com a opção de um sensor de pressão de alta precisão.
Esse desempenho exclusivo permite que a máquina seja usada para diversas aplicações, incluindo:

• Testes iniciais de resistência à compressão do concreto (2 ou 3 dias),

• Testes de flexão usando equipamento apropriado

• Teste de argamassa (cimento) quanto à resistência à pressão usando equipamento de teste de pressão apropriado

• Teste do núcleo (pequeno diâmetro) quanto à resistência à compressão
Tanque de óleo

O tanque de óleo contém óleo suficiente para encher o sistema hidráulico e empurrar o pistão durante o experimento. O nível e a temperatura do óleo podem ser vistos no indicador no tanque de óleo. O tanque tem capacidade para 25 litros. Deve ser usado óleo de motor hidráulico nº 46.
Sistema digital de coleta e controle de dados
O bloco é projetado para controlar a máquina e processar dados de sensores de peso ou sensores de pressão.
Todas as operações são controladas a partir do painel frontal, composto por uma tela sensível ao toque TFT de 7 polegadas e teclas de função.
O dispositivo possui um menu conveniente.
A velocidade de carregamento e os valores de carga podem ser monitorados no display gráfico digital.
A tela gráfica digital pode exibir gráficos de carga e tempo em tempo real.
Software
Você pode inserir informações sobre a empresa, laboratório e amostra no programa.
Gráfico de carga versus tempo, relatórios de teste e relatórios de amostra podem ser obtidos.
O software fornece dados de teste, resultados e gráficos de "Carga e Tempo" que podem ser visualizados na tela LCD.

A prensa automática de ensaio de concreto pode ser controlada por qualquer computador (comandos "Iniciar", "Parar") graças a um software especial. Este software fornece coleta e gerenciamento de dados para testes de compressão, tração e divisão em todo o aplicativo de teste. Recursos avançados de gerenciamento de banco de dados garantem que todos os dados armazenados possam ser facilmente encontrados. O certificado de teste contém todas as informações de identificação. Desta forma, você pode configurar parâmetros de teste e inserir e imprimir informações detalhadas de teste, como informações do cliente, tipo de teste, tipo de amostra, informações do usuário e outras informações necessárias, bem como relatório de teste e gráfico.
Versões em turco e inglês disponíveis.
Resultados de testes, gráficos e propriedades de 24 amostras diferentes podem ser salvos em uma pasta. Pastas de teste antigas podem ser visualizadas novamente.
O usuário pode ver todas as 12 curvas de amostra diferentes de cores diferentes no gráfico.
Informações usadas com frequência, como nome do laboratório, localização, tipo e tamanho da amostra, podem ser armazenadas na memória, e os textos usados com frequência podem ser selecionados automaticamente em um menu clicando com o botão direito nos campos de informações.
O usuário pode acessar dados de testes executados anteriormente e utilizá-los em seu novo relatório, pois a maioria dos testes possui a mesma estrutura e funcionalidade.
Características principais

• Controle de velocidade de carga de 1 a 20 kN/seg, dependendo do diâmetro do pistão

• Capacidade de controlar 2 corpos (opcional),

• Teste com controle de carga

• Veja a programação dos testes em tempo real

• Canais analógicos para vários sensores de carga de quadro

• Conexão de uma porta serial RS-232 para uma interface de computador.

• Tela LCD

• Escolha de 2 sistemas de unidades diferentes; kN e kgf

• Suporte multilíngue (inglês e turco).

• Escolha de 2 unidades de medida diferentes; SI e métricas

• Hora e data em tempo real

• Software gratuito para monitorar testes e imprimir relatórios de testes.

Recursos de segurança

• Válvulas de pressão máxima para evitar sobrecarga

• Interruptor de limite que limita a distância do movimento do pistão

• Botão de parada de emergência

• Limitação de carga máxima controlada por software

• Portas de segurança dianteiras e traseiras para segurança. Principais recursos


ESPECIFICAÇÕES TÉCNICASLT-R0060:

ESPECIFICAÇÕES TÉCNICAS DOS ACESSÓRIOS:

Código do produto	LT-R0060
nome do produto	Máquina automática de teste de compressão de núcleo com carga de 600 kN
Capacidade de carga (kN)	60
Rugosidade (µm)	≤3.2
Ø Placa inferior (cm)	16,5
Ø Placa superior (cm)	16,5
Folga vertical máxima (cm)	33
Diâmetro do pistão (cm)	20
Curso do pistão (cm)	5
Folga horizontal (cm)	31
Espessura da laje (cm)	5
Dureza da placa (HRC)	55-60
Volume de óleo (l)	25
Máx. Pressão de trabalho (bar)	410
Potência (W)	750

código do produto	nome do produto	dimensões (cm)	peso (kg)	fonte de alimentação
LT-R0060	Máquina automática de teste de compressão de núcleo com carga de 600 kN	75x60x100	600	220 V, 50-60 Hz, 1ph
LT-R0060/1	Carregar quadro 600 kN	37x60x100	500	—
LT-C0225	Fonte de alimentação hidráulica e sistema digital de aquisição e controle de dados	38x36x92	100	220 V, 50-60 Hz, 1ph
LT-C0226	Гидравлический блок питания	38х36х92	98	220 В, 50-60 Гц, 1ph
LT-C0227	Цифровая ссистема сбора данных и управления	—	—	220 В, 50-60 Гц, 1ph
LT-C0228	Высокоточный датчик давления	—	—	—
LT-C0229	Программное обеспечение	—	—	—
LT-C0235	Распорные детали	ø20,5x2,5	—	–
LT-C0236	распорные детали	ø20,5x5	—	—
LT-C0237	Распорные детали	ø20,5x8	—	—
LT-G0800	Компьютер и принтер	—	—	220 В, 50-60 Гц, 1ph
